一、．概述

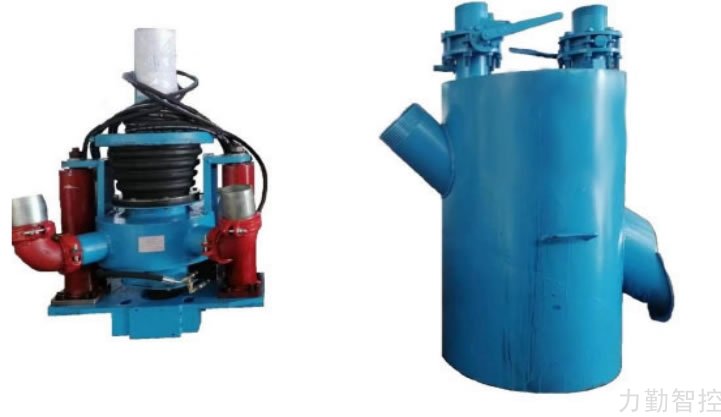

该控制箱与盘式制动器以及液压站配套使用，用于煤矿井下含有爆炸性气体的环境中。根据现场控制要求，采集外部开关量及模拟量信息状态。控制箱能实现自动控制或手动控制，提高工作效率，减少劳动强度。

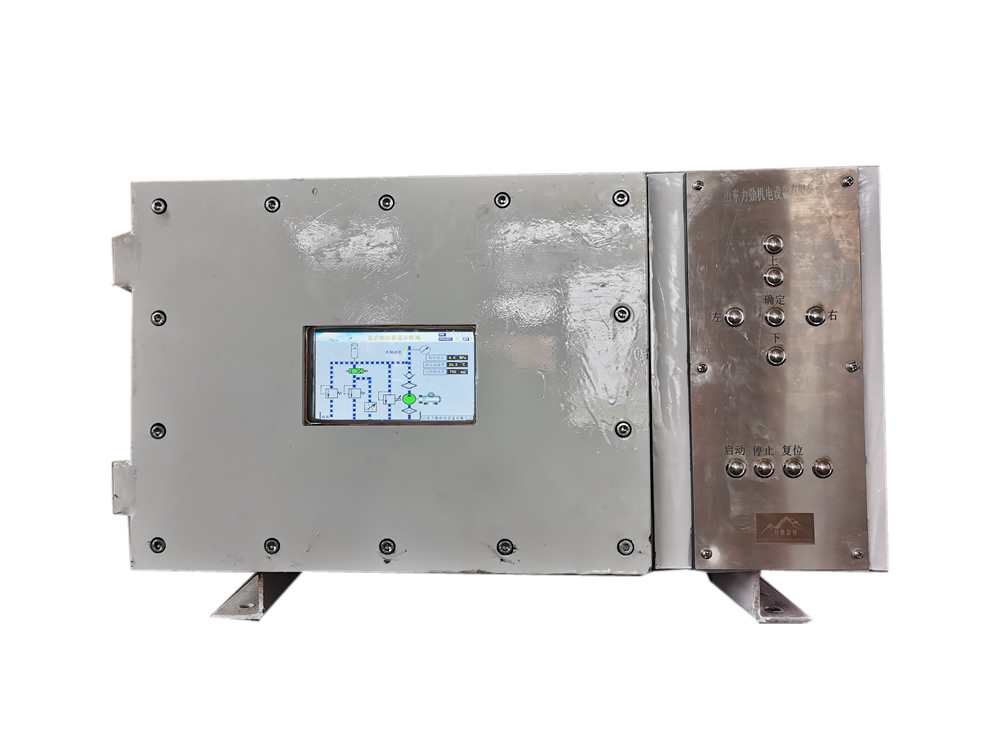

控制箱上装有显示屏，通过显示屏的显示画面，让操作者实时看到盘式制动器以及液压站的运行情况，从而更有效的保障设备运行。其右侧有本安按钮，通过对按钮的操作修改各参数及报警值，更好的实现人机对话功能。

控制箱的控制核心为西门子PLC，内部的输入和输出电路有可靠的隔离措施，可靠的电气保护和安全保护，从而确保控制器的可靠运行和操作人员的人身安全。该控制箱采用模块化设计，配置灵活；汉字显示，信息直观；便于现场调试；使用和维护简单。

二、主要技术指标

2.1主要技术指标

2.1.1 输入量：

1）电流型模拟量输入应符合下列要求：电流型模拟量范围：4mA～20mA；

2）开关型输入应符合下列要求：开关量输入型：无源接点。

2.1.2 输出量：

开关型输出量应符合下列要求：开关型输出量是继电器输出，接点容量为DC30/5A；

2．1.3电源

额定工作电压：AC127V（+10% ～ -25%） 50HZ±5%

输出电压：    DC24V本安
